Revue technique automobile Opel Corsa: Dépose-repose d'un pivot
Dépose
- Lever le véhicule et Déposer la roue.
- Dévisser l'étrier de frein et le suspendre dans le passage de roue.
- Dévisser la vis d'arrêt du disque de frein et enlever la goupille de l'ecrou crenele de moyeu.
- Sur véhicules avec abs, Déposer le capteur.
- Déposer les deux vis du pivot sur l'elemenfde suspension.

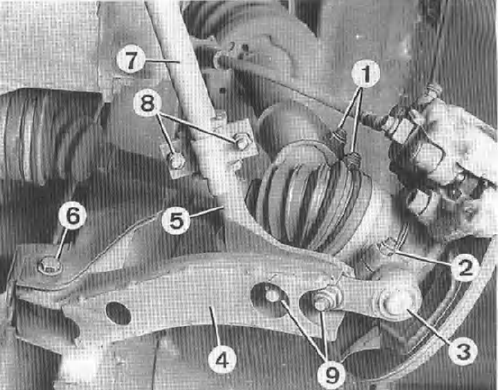

Vue d'ensemble d'un demi train avant.
- Vis de fixation du pivot sur l'amortisseur
- Vis de serrage de la rotule inferieure
- Rotule inferieure
- Bras inferieur
- Tirant de chasse
- Vis de bras sur la caisse
- Barre stabilisatrice
- Vis Dès colliers de fixation de la barre stabilisatrice sur un tirant
- Vis de fixation de la rotule et du bras inferieur sur le tirant de chasse.
Vis de fixation de la biellette de direction
- Dèsaccoupler la biellette de direction à l'aide d'un extracteur universel.

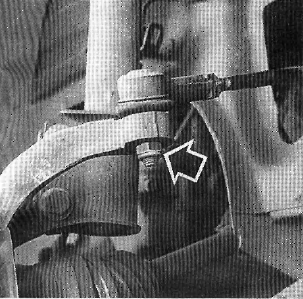

- Dèsserrer la vis de serrage de la rotule inferieure.
- Dégager le bras inferieur.
- Dégager le pivot avec le moyeu.
Repose
Lesopérations de Dépose s'effectuent dans l'ordre inverse de la Dépose.
